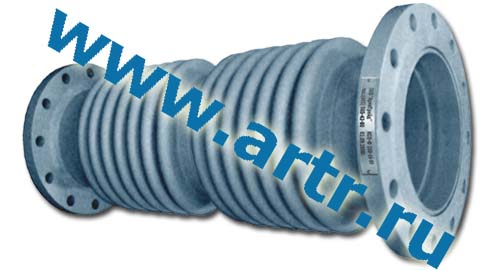

Компенсатор сильфонный осевой фланцевый КСФ
Компенсатор фланцевый КСФ
Компенсатор фланцевый КСФ
Назначение:
     Осевой сильфонный компенсатор неразгруженный фланцевый предназначен для компенсации температурного удлинения прямолинейного участка тепловых сетей с температурой теплоносителя до 2000С , а также на трубопроводах насосных, водонагревательных установок, тепловых пунктов потребительских и других сооружений тепловых сетей.
      Компенсатор состоит из одного или двух сильфонов ( тонкостенной гофрированной оболочки из антикоррозионной нержавеющей стали, однослойной или многослойной ); патрубков из мало углеродистой стали; фланцев служащих для присоединения компенсаторов к трубопроводу; защитного кожуха из листовой малоуглеродистой стали, закрепленного на стойках винтами, предназначенного для защиты сыльфона компенсатра при транспортировки, монтаже и эксплуатации
маркированный список

Подробное описание

Компенсатор сильфонный осевой фланцевый КСФ односекционный Компенсатор сильфонный осевой фланцевый КСФ двухсекционный
а) Компенсатор сильфонный фланцевый КСФ односекционный б) Компенсатор сильфонный фланцевый КСФ двухсекционный

Наименование

Рабочее

давление

PN

Диаметр условного прохода, мм

Компенсирующая

способность, мм

Компенсатор сильфонный односекционный

КСФ 50-16-25

16

50

25

КСФ 50-25-25

25

50

25

КСФ 65-16-25

16

65

25

КСФ 65-25-25

25

65

25

КСФ 80-16-35

16

80

35

КСФ 80-25-35

25

80

35

КСФ 100-16-50

16

100

50

КСФ 100-25-50

25

100

50

КСФ 125-16-50

16

125

50

КСФ 125-25-50

25

125

50

КСФ 150-16-50

16

150

50

КСФ 150-25-50

25

150

50

КСФ 200-16-80

16

200

80

КСФ 200-25-80

25

200

80

КСФ 250-16-80

16

250

80

КСФ 250-25-80

25

250

80

КСФ 300-16-80

16

300

80

КСФ 300-25-80

25

300

80

КСФ 400-16-80

16

400

80

КСФ 400-25-80

25

400

80

Компенсатор сильфонный двухсекционный

КСФ 50-16-50

16

50

50

КСФ 50-25-50

25

50

50

КСФ 65-16-50

16

65

50

КСФ 65-25-50

25

65

50

КСФ 80-16-70

16

80

70

КСФ 80-25-70

25

80

70

КСФ 100-16-100

16

100

100

КСФ 100-25-100

25

100

100

КСФ 125-16-100

16

125

100

КСФ 125-25-100

25

125

100

КСФ 150-16-100

16

150

100

КСФ 150-25-100

25

150

100

КСФ 200-16-160

16

200

160

КСФ 200-25-160

25

200

160

КСФ 250-16-160

16

250

160

КСФ 250-25-160

25

250

160

КСФ 300-16-160

16

300

160

КСФ 300-25-160

25

300

160

КСФ 400-16-160

16

400

160

КСФ 400-25-160

25

400

160

Схема условного обозначения компенсатора: КСФ 400-25-160 где:
КСФ - Компенсатор сильфонный фланцевый;
400 - условный проход Ду, мм;
25 - условное давление (кгс/см2);
160 - компенсирующая способность, мм.

      Прямолинейный участок трубопровода между неподвижными опорами при изменении температурного режима тепловой сети получает приращение своей длинны за счет температурного расширения материала трубопровода. Возникающие при этом напряжения, растяжения или сжатия могут привести к изгибу труб или их разрушению. Установка сильфонного компенсатора помогает избежать разрушения труб или сварных швов трубопровода. Гофры сильфона установленного на этом участке компенсатора, упруго деформируясь, воспринимают в пределах компенсирующей способности изменения длины участка трубопровода, вызванное температурным расширением.
      Компенсатор сильфонный устанавливается на весь срок службы трубопровода и не требует ремонта или технического обслуживания, фланцевое присоединение позволяет многократно использовать компенсатор при ремонте или замене трубопровода,  что в свою очередь позволяет в значительной степени снизить расходы на содержание и эксплуатацию трубопровода.
