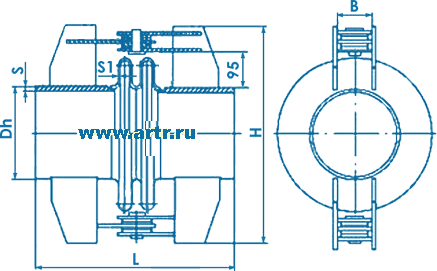

Угловой двухлинзовый компенсатор ОСТ 34-10-574-93

Угловой двухлинзовый компенсатор ОСТ 34-10-574-93

Компенсатор угловой двухлинзовый ОСТ 34-10-574-93 На РУ 1,6 Мпа (16 кгс/см2)

Обозначение копмпенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

H

B

S

S1

Угол изгиба компенсатора , град

Жесткость линзы на изгиб, н-м

01 ОСТ 34-10-574

0,6 (6)

100

108

360

40

4

2,5

2 гр. 4 мин.

79

02  ОСТ 34-10-574

0,6 (6)

125

133

385

40

4

2,5

4 гр 54 мин

121

03  ОСТ 34-10-574

0,6 (6)

150

159

415

40

5

2,5

4 гр 30 мин

178

04  ОСТ 34-10-574

0,6 (6)

200

219

515

40

7

2,5

3 гр 44 мин

367

05  ОСТ 34-10-574

0,6 (6)

250

273

565

60

8

2,5

3 гр 15 мин

621

06  ОСТ 34-10-574

0,6 (6)

300

325

620

60

8

2,5

1гр 27 мин

955

07  ОСТ 34-10-574

0,6 (6)

350

377

670

60

9

2,5

1 гр 18 мин

1390

08  ОСТ 34-10-574

0,6 (6)

400

426

720

80

9

2,5

1 гр 11 мин

1910

09  ОСТ 34-10-574

0,6 (6)

450

478

810

80

7

2,5

1 гр 5 мин

2550

10  ОСТ 34-10-574

0,6 (6)

500

530

865

80

8

2,5

0 гр 59 мин

3390

11  ОСТ 34-10-574

0,6 (6)

600

630

1020

100

8

2,5

0 гр 52 мин

5390

12  ОСТ 34-10-574

0,6 (6)

700

720

1110

120

10

2,5

0 гр 46 мин

7770

13  ОСТ 34-10-574

0,6 (6)

800

820

1205

150

11

2,5

0 гр 40 мин

11100

14  ОСТ 34-10-574

0,6 (6)

900

920

1310

150

12

2,5

0 гр 38 мин

15300

15  ОСТ 34-10-574

0,6 (6)

1000

1020

1410

150

14

2,5

0 гр 32 мин

20500

16  ОСТ 34-10-574

0,6 (6)

1200

1220

1665

200

14

3

0 гр 54 мин

59800

17  ОСТ 34-10-574

0,6 (6)

1400

1420

1900

250

14

3

0 гр 48 мин

92200

18  ОСТ 34-10-574

0,6 (6)

1600

1620

2090

300

20

3

0 гр 42 мин

134623

19  ОСТ 34-10-574

0,6 (6)

1800

1820

2295

300

25

3

0 гр 38 мин

188451

20  ОСТ 34-10-574

0,6 (6)

2000

2040

2520

300

25

3

0 гр 17 мин

262236

21  ОСТ 34-10-574

0,6 (6)

2200

2240

2710

350

25

3

0 гр 30 мин

344017

22  ОСТ 34-10-574

1,0 (10)

100

108

360

40

4

3

2 гр 04 мин

139

23  ОСТ 34-10-574

1,0 (10)

125

133

385

40

4

3

3 гр 43 мин

213

24  ОСТ 34-10-574

1,0 (10)

150

159

415

40

5

3

3 гр 23 мин

313

25  ОСТ 34-10-574

1,0 (10)

200

219

510

60

7

3

2 гр 52 мин

645

26  ОСТ 34-10-574

1,0 (10)

250

273

565

60

8

3

2 гр 30 мин

1092

27  ОСТ 34-10-574

1,0 (10)

300

325

620

60

8

3

2 гр 14 мин

1679

28  ОСТ 34-10-574

1,0 (10)

350

377

670

80

9

3

2 гр 01 мин

2445

29  ОСТ 34-10-574

1,0 (10)

400

426

760

80

9

3

1 гр 50 мин

3350

30  ОСТ 34-10-574

1,0 (10)

450

478

810

80

10

3

1 гр 40 мин

4530

31  ОСТ 34-10-574

1,0 (10)

500

530

860

100

11

3

1 гр 32 мин

5960

32  ОСТ 34-10-574

1,0 (10)

600

630

1020

120

12

3

1 гр 20 мин

9490

33  ОСТ 34-10-574

1,0 (10)

700

720

1110

120

14

4

1 гр 05 мин

33500

34  ОСТ 34-10-574

1,0 (10)

800

820

1195

200

16

4

0 гр 58 мин

48000

35  ОСТ 34-10-574

1,0 (10)

900

920

1300

200

18

4

0 гр 52 мин

68200

36  ОСТ 34-10-574

1,0 (10)

1000

1020

1460

200

20

4

0 гр 48 мин

88400

37  ОСТ 34-10-574

1,0 (10)

1200

1220

1665

200

20

4

0 гр 40 мин

147000

38  ОСТ 34-10-574

1,0 (10)

1400

1420

1900

250

25

4

0 гр 34 мин

226000

39  ОСТ 34-10-574

1,6 (16)

100

108

360

40

4

4

3 гр 12 мин

344

40  ОСТ 34-10-574

1,6 (16)

125

133

385

40

4

4

2 гр 56 мин

526

41  ОСТ 34-10-574

1,6 (16)

150

159

445

60

5

4

2 гр 40 мин

771

42  ОСТ 34-10-574

1,6 (16)

200

219

510

60

7

4

2 гр 14 мин

1582

43  ОСТ 34-10-574

1,6 (16)

250

273

560

80

8

4

1 гр 57 мин

2685

44  ОСТ 34-10-574

1,6 (16)

300

325

615

80

8

4

1 гр 41 мин

4127

45  ОСТ 34-10-574

1,6 (16)

350

377

665

100

9

4

1 гр 32 мин

6007

46  ОСТ 34-10-574

1,6 (16)

400

426

815

100

9

4

1 гр 24 мин

8230

47  ОСТ 34-10-574

1,6 (16)

450

478

865

100

10

4

1 гр 18 мин

11100

48  ОСТ 34-10-574

1,6 (16)

500

530

915

120

11

4

1 гр 11 мин

14630

49  ОСТ 34-10-574

1,6 (16)

600

630

1020

120

14

4

1 гр 02 мин

23300

50  ОСТ 34-10-574

1,6 (16)

700

720

1090

200

16

4

0 гр 56 мин

33500

51  ОСТ 34-10-574

1,6 (16)

800

820

1255

200

18

4

0 гр 50 мин

48000

52  ОСТ 34-10-574

1,6 (16)

900

920

1360

200

20

4

0 гр 45 мин

66200

53  ОСТ 34-10-574

1,6 (16)

1000

1020

1500

200

20

4

0 гр 41 мин

88400

54  ОСТ 34-10-574

1,6 (16)

1200

1220

1700

220

25

4

0 гр 34 мин

147000

55  ОСТ 34-10-574

1,6 (16)

1400

1420

1940

250

25

4

0 гр 29 мин

226000


Двухлинзовые угловые компенсаторы Dy от 100 до 1000 мм., предназначенны для компенсации температурных изменений длины трубопровода в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации, работают в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 Мпа (16 кгс/см2) и температурой до 300 С˚ и для Dy 400 мм температурой до 425 С˚.

Пример условного обозначения компенсатора двухлинзового углового Ру 1,0 (10 кгс/см2) и Dy 1000 мм:
Компенсатор 1,0 (10)-1000 36 ОСТ 34-10-574
