Компенсатор линзовый

Двухлинзовый компенсатор ПГВУ 243-76

Компенсатор двухлинзовый ПГВУ 243-76

Компенсатор линзовый ПГВУ 243-76

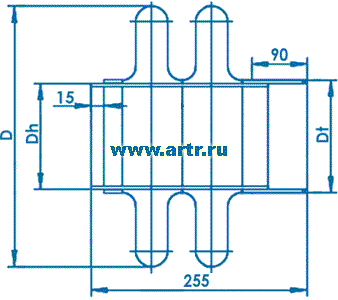

Компенсатор двухлинзовый ПГВУ 243-76 приварной

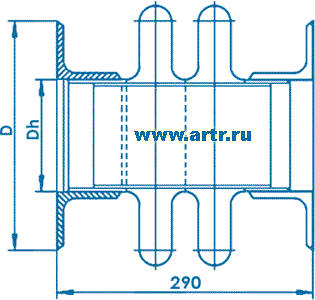

Компенсатор двухлинзовый ПГВУ 243-76 фланцевый



Обозначение компенсаторов

Проход условный, Dy

D

Dh

Dt

Жесткость компенсатора, Rk, кгс

Масса, кг Исполнение 1

01 ПГВУ 243-76

200

382

219

230

206

9,86

02 ПГВУ 243-76

250

436

273

284

236

12,16

03 ПГВУ 243-76

300

488

325

336

268

14,24

04 ПГВУ 243-76

350

540

377

388

298

16,41

05 ПГВУ 243-76

400

589

426

437

317

18,44

06 ПГВУ 243-76

450

641

478

489

357

20,59

07 ПГВУ 243-76

500

693

530

541

388

22,74

08 ПГВУ 243-76

600

793

630

641

447

26,89

09 ПГВУ 243-76

700

883

720

731

487

30,6

10 ПГВУ 243-76

800

983

820

831

558

34,76

11 ПГВУ 243-76

900

1083

920

931

616

38,9

12 ПГВУ 243-76

1000

1183

1020

1031

677

43,05


Двухлинзовые компенсаторы ПГВУ Dy от 200 до 1000 мм, предназначенны для компенсации температурных изменений длины трубопроводов.
