Однолинзовый компенсатор ОСТ 34-10-569-93

Однолинзовый компенсатор ОСТ 34-10-569-93

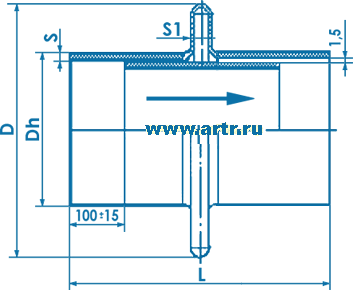

Компенсатор осевой однолинзовый ОСТ 34-10-569-93 На РУ 1,6 Мпа (16 кгс/см2)

Обозначение компенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

D

S

S1

Компенсирующая способность, мм

Жесткость линзы на сжатие, кН/см

Эффективная площадь, м2

01 ОСТ 34-10-569

0,6 (6)

100

108

259

4

2,5

5

12,85

0,025

02  ОСТ 34-10-569

0,6 (6)

125

133

284

4

2,5

5

14,60

0,033

03  ОСТ 34-10-569

0,6 (6)

150

159

309

5

2,5

5

16,45

0,041

04  ОСТ 34-10-569

0,6 (6)

200

219

369

7

2,5

5

20,70

0,065

05  ОСТ 34-10-569

0,6 (6)

250

273

422

8

2,5

5,5

24,60

0,091

06  ОСТ 34-10-569

0,6 (6)

300

325

473



2,5

5,5

28,40

0,121

07  ОСТ 34-10-569

0,6 (6)

350

377

525

9

2,5

5,5

32,15

0,155

08  ОСТ 34-10-569

0,6 (6)

400

426

575

9

2,5

5,5

35,70

0,193

09  ОСТ 34-10-569

0,6 (6)

450

478

627

7

2,5

5,5

39,50

0,235

10  ОСТ 34-10-569

0,6 (6)

500

530

679

8

2,5

5,5

43,30

0,282

11  ОСТ 34-10-569

0,6 (6)

600

630

779

8

2,5

5,5

50,60

0,385

12  ОСТ 34-10-569

0,6 (6)

700

720

869

8

2,5

5,5

57,10

0,490

13  ОСТ 34-10-569

0,6 (6)

800

820

967

9

2,5

5,5

64,40

0,623

14  ОСТ 34-10-569

0,6 (6)

900

920

1067

10

2,5

5,5

71,70

0,771

15  ОСТ 34-10-569

0,6 (6)

1000

1020

1167

10

2,5

5,5

79,00

0,934

16  ОСТ 34-10-569

0,6 (6)

1200

1220

1368

11

3

5,5

165,00

1,308

17  ОСТ 34-10-569

0,6 (6)

1400

1420

1568

14

3

5,5

190,00

1,745

18  ОСТ 34-10-569

0,6 (6)

1600

1620

1768

14

3

5,5

216,00

2,240

19  ОСТ 34-10-569

0,6 (6)

1800

1820

1968

10

3

5,5

241,70

2,800

20  ОСТ 34-10-569

0,6 (6)

2000

2040

2188

10

3

5,5

269,90

3,490

21  ОСТ 34-10-569

0,6 (6)

2200

2240

2388

12

3

5,5

295,40

4,190

22  ОСТ 34-10-569

1,0 (10)

100

108

260

4

3

4

22,55

0,025

23  ОСТ 34-10-569

1,0 (10)

125

133

285

4

3

4

25,65

0,033

24  ОСТ 34-10-569

1,0 (10)

150

159

310

5

3

4

28,90

0,041

25  ОСТ 34-10-569

1,0 (10)

200

219

370

7

3

4

36,40

0,065

26  ОСТ 34-10-569

1,0 (10)

250

273

423

8

3

4

43,25

0,091

27  ОСТ 34-10-569

1,0 (10)

300

325

474

8

3

4

49,90

0,121

28  ОСТ 34-10-569

1,0 (10)

350

377

526

9

3

4

55,50

0,155

29  ОСТ 34-10-569

1,0 (10)

400

426

576

9

3

4

62,70

0,193

30  ОСТ 34-10-569

1,0 (10)

450

478

628

7

3

4

69,40

0,235

31  ОСТ 34-10-569

1,0 (10)

500

530

680

8

3

4

76,00

0,282

32  ОСТ 34-10-569

1,0 (10)

600

630

780

8

3

4

88,90

0,385

33  ОСТ 34-10-569

1,0 (10), 1,6 (16)

700

720

872

8

4

3,5

246,00

0,490

34  ОСТ 34-10-569

1,0 (10), 1,6 (16)

800

820

970

9

4

3,5

278,00

0,623

35  ОСТ 34-10-569

1,0 (10), 1,6 (16)

900

920

1070

10

4

3,5

309,00

0,771

36  ОСТ 34-10-569

1,0 (10), 1,6 (16)

1000

1020

1170

10

4

3,5

341,00

0,934

37 ОСТ 34-10-569

1,0 (10), 1,6 (16)

1200

1220

1370

11

4

3,5

404,00

1,308

38 ОСТ 34-10-569

1,0 (10), 1,6 (16)

1400

1420

1570

14

4

3,5

467,00

1,745

39 ОСТ 34-10-569

1,6 (16)

100

108

262

4

4

3

55,20

0,025

40 ОСТ 34-10-569

1,6 (16)

125

133

287

4

4

3

62,75

0,033

41 ОСТ 34-10-569

1,6 (16)

150

159

312

5

4

3

70,70

0,041

42 ОСТ 34-10-569

1,6 (16)

200

219

372

7

4

3

8920

0,065

43 ОСТ 34-10-569

1,6 (16)

250

273

425

8

4

3

106,00

0,091

44 ОСТ 34-10-569

1,6 (16)

300

325

476

8

4

3

122,20

0,121

45 ОСТ 34-10-569

1,6 (16)

350

377

528

9

4

3

138,45

0,155

46 ОСТ 34-10-569

1,6 (16)

400

426

578



4

3,5

154,00

0,193

47 ОСТ 34-10-569

1,6 (16)

450

478

630

7

4

3,5

170,00

0,235

48 ОСТ 34-10-569

1,6 (16)

500

530

682

8

4

3,5

186,00

0,282

49 ОСТ 34-10-569

1,6 (16)

600

630

782

8

4

3,5

218,00

0,385


Однолинзовые осевые компенсаторы Dy от 100 до 1000 мм, предназначенны для компенсации температурных изменений длины трубопроводов только в осевом направлении, в условиях неагрессивных и малоагрессивных сред. Условное давление Ру до 1,6 МПа (16 кгс/см2). Температура рабочей среды до 300 С˚,  для Dy 400 мм до 425 С˚.

Пример условного обозначения компенсатора однолинзового осевого Ру 1,0 (10 кгс/см2) и Dy 1000 мм:
Компенсатор 1,0 (10)-1000 36 ОСТ 34-10-569
