Компенсатор линзовый

Трехлинзовый компенсатор ОСТ 34-10-571-93

Трехлинзовый компенсатор ОСТ 34-10-571

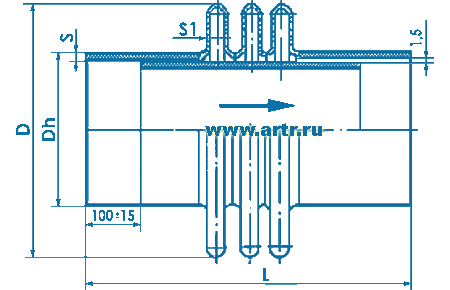

Компенсатор осевой трехлинзовый ОСТ 34-10-571-93 На РУ 1,6 Мпа (16 кгс/см2)

Обозначение компенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

D

S

S1

Компенсирующая способность, мм

Жесткость линзы на сжатие, кН/см

Эффективная площадь, м2

01 ОСТ 34-10-571

0,6 (6)

100

108

259

4

2,5

15

12,85

0,025

02 ОСТ 34-10-571

0,6 (6)

125

133

284

4

2,5

15

14,6

0,033

03 ОСТ 34-10-571

0,6 (6)

150

159

309

5

2,5

15

16,45

0,041

04 ОСТ 34-10-571

0,6 (6)

200

219

369

7

2,5

15

20,7

0,065

05 ОСТ 34-10-571

0,6 (6)

250

273

422

8

2,5

16,5

24,6

0,091

06 ОСТ 34-10-571

0,6 (6)

300

325

473

8

2,5

16,5

28,4

0,121

07 ОСТ 34-10-571

0,6 (6)

350

377

525

9

2,5

16,5

32,15

0,155

08 ОСТ 34-10-571

0,6 (6)

400

426

575

9

2,5

16,5

35,7

0,193

09 ОСТ 34-10-571

0,6 (6)

450

478

627

7

2,5

16,5

39,5

0,235

10 ОСТ 34-10-571

0,6 (6)

500

530

679

8

2,5

16,5

43,3

0,282

11 ОСТ 34-10-571

0,6 (6)

600

630

779

8

2,5

16,5

50,6

0,385

12 ОСТ 34-10-571

0,6 (6)

700

720

869

8

2,5

16,5

57,1

0,49

13 ОСТ 34-10-571

0,6 (6)

800

820

967

9

2,5

16,5

64,4

0,623

14 ОСТ 34-10-571

0,6 (6)

900

920

1067

10

2,5

16,5

71,7

0,771

15 ОСТ 34-10-571

0,6 (6)

1000

1020

1167

10

2,5

16,5

79

0,934

16 ОСТ 34-10-571

0,6 (6)

1200

1220

1368

11

3

16,5

165

1,308

17 ОСТ 34-10-571

0,6 (6)

1400

1420

1568

14

3

16,5

190

1,745

18 ОСТ 34-10-571

0,6 (6)

1600

1620

1768

14

3

16,5

216

2,24

19 ОСТ 34-10-571

0,6 (6)

1800

1820

1968

10

3

16,5

241,7

2,8

20 ОСТ 34-10-571

0,6 (6)

2000

2040

2188

10

3

16,5

269,9

3,49

21 ОСТ 34-10-571

0,6 (6)

2200

2240

2388

12

3

16,5

295,4

4,19

22 ОСТ 34-10-571

1,0 (10)

100

108

260

4

3

12

22,55

0,025

23 ОСТ 34-10-571

1,0 (10)

125

133

285

4

3

12

25,65

0,033

24 ОСТ 34-10-571

1,0 (10)

150

159

310

5

3

12

28,9

0,041

25 ОСТ 34-10-571

1,0 (10)

200

219

370

7

3

12

36,4

0,065

26 ОСТ 34-10-571

1,0 (10)

250

273

423

8

3

12

43,25

0,091

27 ОСТ 34-10-571

1,0 (10)

300

325

474

8

3

12

49,9

0,121

28 ОСТ 34-10-571

1,0 (10)

350

377

526

9

3

12

55,5

0,155

29 ОСТ 34-10-571

1,0 (10)

400

426

576

9

3

12

62,7

0,193

30 ОСТ 34-10-571

1,0 (10)

450

478

628

7

3

12

69,4

0,235

31 ОСТ 34-10-571

1,0 (10)

500

530

680

8

3

12

76

0,282

32 ОСТ 34-10-571

1,0 (10)

600

630

780

8

3

12

88,9

0,385

33 ОСТ 34-10-571

1,0 (10), 1,6 (16)

700

720

872

8

4

10,5

246

0,49

34 ОСТ 34-10-571

1,0 (10), 1,6 (16)

800

820

970

9

4

10,5

278

0,623

35 ОСТ 34-10-571

1,0 (10), 1,6 (16)

900

920

1070

10

4

10,5

309

0,771

36 ОСТ 34-10-571

1,0 (10), 1,6 (16)

1000

1020

1170

10

4

10,5

341

0,934

37 ОСТ 34-10-571

1,0 (10), 1,6 (16)

1200

1220

1370

11

4

8

404

1,308

38 ОСТ 34-10-571

1,0 (10), 1,6 (16)

1400

1420

1570

14

4

8

467

1,745

39 ОСТ 34-10-571

1,6 (16)

100

108

262

4

4

6

55,2

0,025

40 ОСТ 34-10-571

1,6 (16)

125

133

287

4

4

6

62,75

0,033

41 ОСТ 34-10-571

1,6 (16)

150

159

312

5

4

6

70,7

0,041

42 ОСТ 34-10-571

1,6 (16)

200

219

372

7

4

6

89,2

0,065

43 ОСТ 34-10-571

1,6 (16)

250

273

425

8

4

6

106

0,091

44 ОСТ 34-10-571

1,6 (16)

300

325

476

8

4

6

122,2

0,121

45 ОСТ 34-10-571

1,6 (16)

350

377

528

9

4

6

138,45

0,155

46 ОСТ 34-10-571

1,6 (16)

400

426

578

9

4

7

154

0,193

47 ОСТ 34-10-571

1,6 (16)

450

478

630

7

4

7

170

0,235

48 ОСТ 34-10-571

1,6 (16)

500

530

682

8

4

7

186

0,282

49 ОСТ 34-10-571

1,6 (16)

600

630

782

8

4

7

218

0,385


Трехлинзовые осевые компенсаторы Dy от 100 до 1000 мм, предназначенны для компенсации температурных изменений длины трубопроводов только в осевом направлении, в условиях неагрессивных и малоагрессивных сред. Условное давление Ру до 1,6 МПа (16 кгс/см2). Температура рабочей среды до 300 С˚,  для Dy 400 мм до 425 С˚.

Пример условного обозначения компенсатора трехлинзового осевого Ру 1,0 (10 кгс/см2) и Dy 1000 мм:
Компенсатор 1,0 (10)-1000 36
ОСТ 34-10-571
