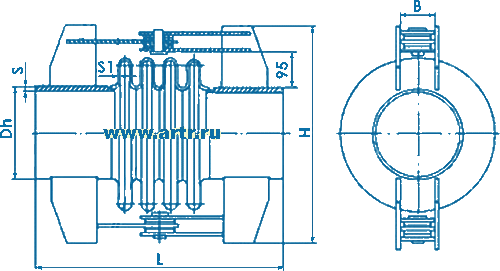

Угловой четырехлинзовый компенсатор ОСТ 34-10-576-93

Угловой четырехлинзовый компенсатор ОСТ 34-10-576-93

Компенсатор угловой четырехлинзовый ОСТ 34-10-576-93 На РУ 1,6 Мпа (16 кгс/см2)

Обозначение компенсатора

Давление условное , Ру, Мпа (кгс/см2)

Проход условный, Dy

Dh

H

B

S

S1

Угол изгиба компенсатора , град

Жесткость линзы на изгиб, н-м

01 ОСТ 34-10-576

0,6 (6)

100

108

360

40

4

2,5

8 гр 06 мин

79

02 ОСТ 34-10-576

0,6 (6)

125

133

385

40

4

2,5

7 гр 23 мин

121

03 ОСТ 34-10-576

0,6 (6)

150

159

415

40

5

2,5

6 гр 45 мин

178

04 ОСТ 34-10-576

0,6 (6)

200

219

515

40

7

2,5

5 гр 37 мин

367

05 ОСТ 34-10-576

0,6 (6)

250

273

565

60

8

2,5

4 гр 52 мин

621

06 ОСТ 34-10-576

0,6 (6)

300

325

620

60

8

2,5

4 гр 20 мин

955

07 ОСТ 34-10-576

0,6 (6)

350

377

670

60

9

2,5

3 гр 54 мин

1390

08 ОСТ 34-10-576

0,6 (6)

400

426

720

80

9

2,5

3 гр 33 мин

1910

09 ОСТ 34-10-576

0,6 (6)

450

478

810

80

7

2,5

3 гр 15 мин

2550

10 ОСТ 34-10-576

0,6 (6)

500

530

865

80

8

2,5

2 гр 57 мин

3390

11 ОСТ 34-10-576

0,6 (6)

600

630

1020

100

8

2,5

2 гр 36 мин

5390

12 ОСТ 34-10-576

0,6 (6)

700

720

1110

120

10

2,5

2 гр 18 мин

7770

13 ОСТ 34-10-576

0,6 (6)

800

820

1205

150

11

2,5

2 гр 0 мин

11100

14 ОСТ 34-10-576

0,6 (6)

900

920

1310

150

12

2,5

1 гр 54 мин

15300

15 ОСТ 34-10-576

0,6 (6)

1000

1020

1410

150

14

2,5

1 гр 36 мин

20500

16 ОСТ 34-10-576

0,6 (6)

1200

1220

1665

200

14

3

1 гр 21 мин

59800

17 ОСТ 34-10-576

0,6 (6)

1400

1420

1900

250

14

3

1 гр 12 мин

92200

18 ОСТ 34-10-576

0,6 (6)

1600

1620

2090

300

20

3

1 гр 03 мин

134623

19 ОСТ 34-10-576

0,6 (6)

1800

1820

2295

300

25

3

0 гр 57 мин

188451

20 ОСТ 34-10-576

0,6 (6)

2000

2040

2520

300

25

3

0 гр 51 мин

262236

21 ОСТ 34-10-576

0,6 (6)

2200

2240

2710

350

25

3

0 гр 45 мин

344017

22 ОСТ 34-10-576

1,0 (10)

100

108

360

40

4

3

6 гр 12 мин

139

23 ОСТ 34-10-576

1,0 (10)

125

133

385

40

4

3

5 гр 36 мин

213

24 ОСТ 34-10-576

1,0 (10)

150

159

415

40

5

3

5 гр 06 мин

313

25 ОСТ 34-10-576

1,0 (10)

200

219

510

60

7

3

4 гр 19 мин

645

26 ОСТ 34-10-576

1,0 (10)

250

273

565

60

8

3

3 гр 45 мин

1092

27 ОСТ 34-10-576

1,0 (10)

300

325

620

60

8

3

3 гр 21 мин

1679

28 ОСТ 34-10-576

1,0 (10)

350

377

670

80

9

3

3 гр 0 мин

2445

29 ОСТ 34-10-576

1,0 (10)

400

426

760

80

9

3

2 гр 45 мин

3350

30 ОСТ 34-10-576

1,0 (10)

450

478

810

80

10

3

2 гр 30 мин

4530

31 ОСТ 34-10-576

1,0 (10)

500

530

860

100

11

3

2 гр 18 мин

5960

32 ОСТ 34-10-576

1,0 (10)

600

630

1020

120

12

3

2 гр 0 мин

9490

33 ОСТ 34-10-576

1,0 (10)

700

720

1110

120

14

4

1 гр 37 мин

33500

34 ОСТ 34-10-576

1,0 (10)

800

820

1195

200

16

4

1 гр 27 мин

48000

35 ОСТ 34-10-576

1,0 (10)

900

920

1300

200

18

4

1 гр 18 мин

68200

36 ОСТ 34-10-576

1,0 (10)

1000

1020

1460

200

20

4

1 гр 12 мин

88400

37 ОСТ 34-10-576

1,0 (10)

1200

1220

1665

200

20

4

1 гр 0 мин

147000

38 ОСТ 34-10-576

1,0 (10)

1400

1420

1900

250

25

4

0 гр 51 мин

226000

39 ОСТ 34-10-576

1,6 (16)

100

108

360

40

4

4

4 гр 48 мин

344

40 ОСТ 34-10-576

1,6 (16)

125

133

385

40

4

4

4 гр 24 мин

526

41 ОСТ 34-10-576

1,6 (16)

150

159

445

60

5

4

4 гр 0 мин

771

42 ОСТ 34-10-576

1,6 (16)

200

219

510

60

7

4

3 гр 21 мин

1588

43 ОСТ 34-10-576

1,6 (16)

250

273

560

80

8

4

2 гр 55 мин

2685

44 ОСТ 34-10-576

1,6 (16)

300

325

615

80

8

4

2 гр 31 мин

4127

45 ОСТ 34-10-576

1,6 (16)

350

377

665

100

9

4

2 гр 18 мин

6007

46 ОСТ 34-10-576

1,6 (16)

400

426

815

100

9

4

2 гр 06 мин

2230

47 ОСТ 34-10-576

1,6 (16)

450

478

865

100

10

4

1 гр 57 мин

11100

48 ОСТ 34-10-576

1,6 (16)

500

530

915

120

11

4

1 гр 36 мин

14630

49 ОСТ 34-10-576

1,6 (16)

600

630

1020

120

14

4

1 гр 33 мин

23300

50 ОСТ 34-10-576

1,6 (16)

700

720

1090

200

16

4

1 гр 24 мин

33500

51 ОСТ 34-10-576

1,6 (16)

800

820

1255

200

18

4

1 гр 15 мин

48000

52 ОСТ 34-10-576

1,6 (16)

900

920

1360

200

20

4

1 гр 07 мин

66200

53 ОСТ 34-10-576

1,6 (16)

1000

1020

1500

200

20

4

1 гр 02 мин

88400

54 ОСТ 34-10-576

1,6 (16)

1200

1220

1700

220

25

4

0 гр 51 мин

147000

55 ОСТ 34-10-576

1,6 (16)

1400

1420

1940

250

25

4

0 гр 43 мин

226000


Четырехлинзовые угловые компенсаторы Dy от 100 до 1000 мм., предназначенны для компенсации температурных изменений длины трубопровода в П-образной, Г-образной, Z-образной и других шарнирных схемах компенсации, работают в условиях неагрессивных и малоагрессивных сред, с условным давлением Ру до 1,6 Мпа (16 кгс/см2) и температурой до 300 С˚ и для Dy 400 мм температурой до 425 С˚.

Пример условного обозначения компенсатора четырехлинзового углового Ру 1,0 (10 кгс/см2) и Dy 1000 мм:
Компенсатор 1,0 (10)-1000 36 ОСТ 34-10-576
