Компенсаторы
Компенсатор линзовый

Четырехлинзовый компенсатор ПГВУ 245-76

Компенсатор четырехлинзовый ПГВУ 245-76

Компенсатор линзовый ПГВУ 245-76

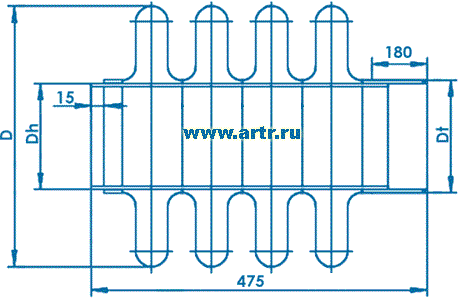

Компенсатор четырехлинзовый ПГВУ 245-76 приварной

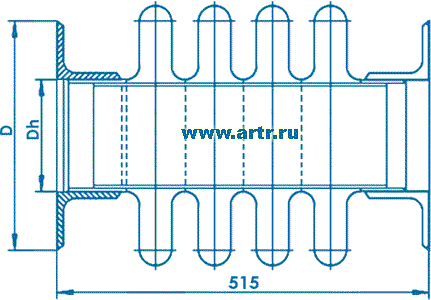

Компенсатор четырехлинзовый ПГВУ 245-76 фланцевый



Обозначение компенсаторов

Проход условный, Dy

D

Dh

Dt

Жесткость компенсатора, Rk, кгс

Масса, кг Исполнение 1

01 ПГВУ 245-76

200

382

219

230

206

18,41

02 ПГВУ 245-76

250

436

273

284

236

22,69

03 ПГВУ 245-76

300

488

325

336

268

26,62

04 ПГВУ 245-76

350

540

377

388

298

30,57

05 ПГВУ 245-76

400

589

426

437

317

34,42

06 ПГВУ 245-76

450

641

478

489

357

38,35

07 ПГВУ 245-76

500

693

530

541

388

42,34

08 ПГВУ 245-76

600

793

630

641

447

50,04

09 ПГВУ 245-76

700

883

720

731

487

56,94

10 ПГВУ 245-76

800

983

820

831

558

64,67

11 ПГВУ 245-76

900

1083

920

931

616

72,36

12 ПГВУ 245-76

1000

1183

1020

1031

677

80,03


Четырехлинзовый компенсаторы ПГВУ Dy от 200 до 1000 мм, предназначенны для компенсации температурных изменений длины трубопроводов.
