Компенсатор для системы отопления и водоснабжения
многоэтажных зданий
 |
Компенсатор СТЭ предназначен для компенсации
температурных удлинений в водопроводах и в
системах отопления при переносе жидких сред,
неагрессивных по отношению к материалам деталей
компенсатора. Компенсатор относятся к
неремонтируемым изделиям и не требует
обслуживания в процессе эксплуатации.
Допускается установка компенсаторов в
жилых и производственных помещениях с
температурой воздуха не ниже 273К (0 ºС).
По требованию заказчика возможно
изготовление компенсаторов с двойным ходом и
северного исполнения.
Компенсатор сильфонный СТЭ выпускается диаметром
от 15 до 80 мм;
Рабочее давление Ру до 1,6 МПа;
Тип присоединения : под приварку
Виды исполнения :
а) с внутренним экраном, без наружного кожуха;
б) без внутреннего экрана, с наружным
кожухом.
Материал исполнения:
сильфон компенсатора из нержавеющей стали
(ст.12Х18Н10Т);
внутренняя гильза из нержавеющей стали
(ст.12Х18Н10Т);
патрубки под приварку (ст.20);
Компенсаторы изготавливается по ТУ
3695-004-50819136-2008
Описание компенсаторов
выпускавшихся до 2008 |
|
|
|
|
Исполнение I с внутренним экраном, без
наружного кожуха
1000 рабочих циклов |
|
Обозначение |
Маркировка |
Номинальный
диаметр
DN, мм |
Номинальное
давление
PN,
МПа (кгс/см2) |
Рабочая
тем-ра
°С |
Осевая компенсирующая способность
(+растяжение / -сжатие)
λ, мм |
Рабочая
среда |
Размеры |
|
D,
мм |
d,
мм |
s,
мм |
L,
мм |
m,
кг |
|
КО-15-16-40-I |
СТЭ 193-01 |
15 |
1,6 (16) |
150 |
40(+10/-30)
/ 40(+20/-20) |
Пар, Вода |
48 |
22 |
3 |
280 |
0,58 |
|
КО-20-16-26-I |
СТЭ 576-01 |
20 |
26(+6/-20)
/ 26(+13/-13) |
38 |
27 |
3,2 |
188 |
0,4 |
|
КО-20-16-40-I |
СТЭ 576 |
20 |
40(+10/-30)
/ 40(+20/-20) |
38 |
27 |
3,2 |
225 |
0,46 |
|
КО-25-16-40-I |
СТЭ 195 |
25 |
40(+10/-30)
/ 40(+20/-20) |
48 |
34 |
3 |
317 |
1,2 |
|
КО-32-16-40-I |
СТЭ 197 |
32 |
40(+10/-30)
/ 40(+20/-20) |
61 |
42 |
3,5 |
297 |
1,2 |
|
КО-40-16-40-I |
СТЭ 218 |
40 |
40(+10/-30)
/ 40(+20/-20) |
65 |
48 |
3 |
255 |
1,73 |
|
КО-50-16-40-I |
СТЭ 247 |
50 |
40(+10/-30)
/ 40(+20/-20) |
75 |
57 |
4 |
310 |
2,1 |
|
КО-65-16-40-I |
СТЭ 249 |
65 |
40(+10/-30)
/ 40(+20/-20) |
95 |
76 |
4 |
286 |
2,4 |
|
КО-80-16-40-I |
СТЭ 248 |
80 |
40(+10/-30)
/ 40(+20/-20) |
125 |
89 |
5 |
329 |
3,83 |
|
|

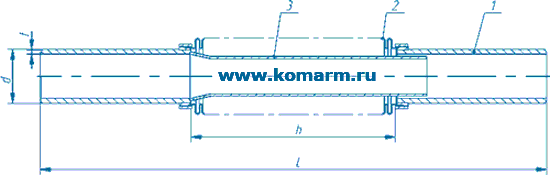

Компенсатор СТЭ с
внутренним экраном |
|
 |
|
I исполнение: 1. патрубок; 2. сильфон; 3. экран |
|
|
|
Исполнение II без внутреннего экрана, с
наружным кожухом
1000 рабочих циклов |
|
Обозначение |
Маркировка |
Номинальный
диаметр
DN, мм |
Номинальное
давление
PN,
МПа (кгс/см2) |
Рабочая
тем-ра
°С |
Осевая компенсирующая способность
(+растяжение / -сжатие)
λ, мм |
Рабочая
среда |
Размеры |
|
D,
мм |
d,
мм |
s,
мм |
L,
мм |
m,
кг |
|
КО-15-16-40-II |
СТЭ 584 |
15 |
1,6
(16) |
150 |
40(+10/-30)
/ 40(+20/-20) |
Пар, Вода |
48 |
22 |
3 |
242 |
1,1 |
|
КО-20-16-40-II |
СТЭ 585 |
20 |
40(+10/-30)
/ 40(+20/-20) |
48 |
27 |
3,2 |
242 |
1,16 |
|
КО-25-16-40-II |
СТЭ 586 |
25 |
40(+10/-30)
/ 40(+20/-20) |
56 |
34 |
3 |
256 |
1,33 |
|
КО-32-16-40-II |
СТЭ 587 |
32 |
40(+10/-30)
/ 40(+20/-20) |
70 |
42 |
3,5 |
247 |
1,8 |
|
КО-40-16-40-II |
СТЭ 590 |
40 |
40(+10/-30)
/ 40(+20/-20) |
70 |
48 |
3,5 |
247 |
1,75 |
|
КО-50-16-40-II |
СТЭ 592 |
50 |
40(+10/-30)
/ 40(+20/-20) |
80 |
60 |
3,5 |
235 |
2,3 |
|
КО-65-16-40-II |
СТЭ 594 |
65 |
40(+10/-30)
/ 40(+20/-20) |
102 |
76 |
4 |
235 |
3,1 |
|
КО-80-16-40-II |
СТЭ 596 |
80 |
40(+10/-30)
/ 40(+20/-20) |
133 |
89 |
5 |
262 |
5,3 |
|
|

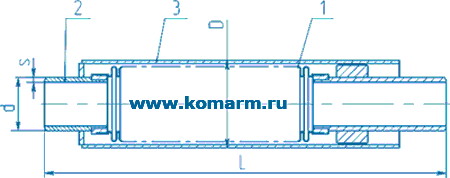

Компенсатор СТЭ с наружным
кожухом |
|
 |
|
II исполнение: 1. сильфон; 2. патрубок; 3. кожух |
|
|
